雷火电竞官网 雷火电竞平台雷火电竞官网 雷火电竞平台雷火电竞官网 雷火电竞平台雷火电竞官网 雷火电竞平台雷火电竞平台 雷火竞技雷火电竞平台 雷火竞技雷火电竞平台 雷火竞技雷火电竞平台 雷火竞技电路的特点由于有电容存在不能流过直流电流电阻和电容都对电流存在阻碍作用其总阻抗由电阻和容抗确定总阻抗随频率变化而变化。RC 串联有一个转折频率 f01/2πR1C1

　　当输入信号频率大于 f0 时整个 RC 串联电路总的阻抗基本不变了其大小等于 R1。

　　RC 并联电路既可通过直流又可通过交流信号。它和 RC 串联电路有着同样的转折频率f01/2πR1C1。 当输入信号频率小于f0时信号相对电路为直流电路的总阻抗等于 R1;当输入信号频率大于f0 时 C1 的容抗相对很小总阻抗为电阻阻值并上电容容抗。雷火电竞平台 雷火电竞官网当频率高到一定程度后总阻抗为 0。

　　积分电路的作用是消减变化量突出不变量。RC电路的积分条件RC≥TkTk是脉冲周期积分电路可将矩形脉冲波转换为锯齿波或三角波还可将锯齿波转换为抛物波。电路原理很简单都是基于电容的冲放电原理这里就不详细说了这里要提的是电路的时间常数R*C构成积分电路的条件是电路的时间常数必须要大于或等于10倍于输入波形的宽度。

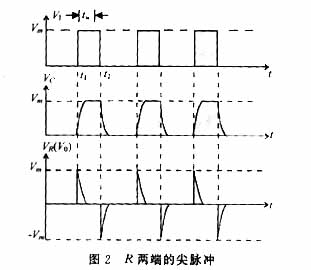

　　微分电路的作用是消减不变量突出变化量。微分电路可把矩形波转换为尖脉冲波电路的输出波形只反映输入波形的突变部微分电路分即只有输入波形发生突变的瞬间才有输出。而对恒定部分则没有输出。输出的尖脉冲波形的宽度与R*C有关即电路的时间常数R*C越小尖脉冲波形越尖反之则宽。此电路的R*C必须远远少于输入波形的宽度否则就失去了波形变换的作用变为一般的RC耦合电路了一般R*C少于或等于输入波形宽度的微分电路1/10就可以了。

　　在模拟及脉冲数字电路中常常用到由电阻R和电容C组成的RC电路在些电路中电阻R和电容C的取值不同、输入和输出关系以及处理的波形之间的关系产生了RC电路的不同应用下面分别谈谈微分电路、积分电路、耦合电路、脉冲分压器以及滤波电路。

　　由于输出波形VO与输入波形VI之间恰好符合微分运算的结果VORC dVI/dt即输出波形是取输入波形的变化部分。如果将VI按傅里叶级展开进行微分运算的结果也将是VO的表达式。他主要用于对复杂波形的分离和分频器如从电视信号的复合同步脉冲分离出行同步脉冲和时钟的倍频应用。雷火电竞平台 雷火电竞官网

　　4tt3时因电容还来不及放完电积累了一定电荷第二个方波到来电阻上的电压就不是Vm而是VRVm-VCVC≠0这样第二个输出方波比第一个输出方波略微往下平移第三个输出方波比第二个输出方波又略微往下平移…最后当输出波形的正半周“面积”与负半周“面积”相等时就达到了稳定状态。也就是电容在一个周期内充得的电荷与放掉的电荷相等时输出波形就稳定不再平移电容上的平均电压等于输入信号中电压的直流分量利用C的隔直作用把输入信号往下平移这个直流分量便得到输出波形起到传送输入信号的交流成分因此是一个耦合电路。

　　以上的微分电路与耦合电路在电路形式上是一样的关键是tW与τ的关系下面比较一下τ与方波周期TT》tW不同时的结果如图4所示。在这三种情形中由于电容C的隔直作用输出波形都是一个周期内正、负“面积”相等即其平均值为0不再含有直流成份。

　　②当τT时电容C有一定的充放电其输出波形的平顶部分有一定的下降或上升不是 理想方波。

　　这样输出信号就是锯齿波近似为三角形波τ》》tW是本电路必要条件因为他是在方波到来期间电容只是缓慢充电VC还未上升到Vm时方波就消失电容开始放电以免电容电压出现一个稳定电压值而且τ越大锯齿波越接近三角波。输出波形是对输入波形积分运算的结果

　　他是突出输入信号的直流及缓变分量降低输入信号的变化量。

　　2图8的高通滤波电路与微分电路或耦合电路形式相同。在脉冲数字电路中因RC与脉宽tW的关系不同而区分为微分电路和耦合电路在模拟电路选择恰当的电容C值就可以有选择性地让较高频的信号通过而阻断直流及低频信号如高音喇叭串接的电容就是阻止中低音进入高音喇叭以免烧坏。另一方面在多级交流放大电路中他也是一种耦合电路。

　　但是任何信号源都有一定的内阻以及一些电路的需要通常采取过补偿的办法如电视信号中为突出传送图像的轮廓采用勾边电路就是通过加大C1的取值。

　　求RC电路的放电时间为1分锺电压从9V降到5v.放电电流为300mA左右选择最佳的的R值和C值。
