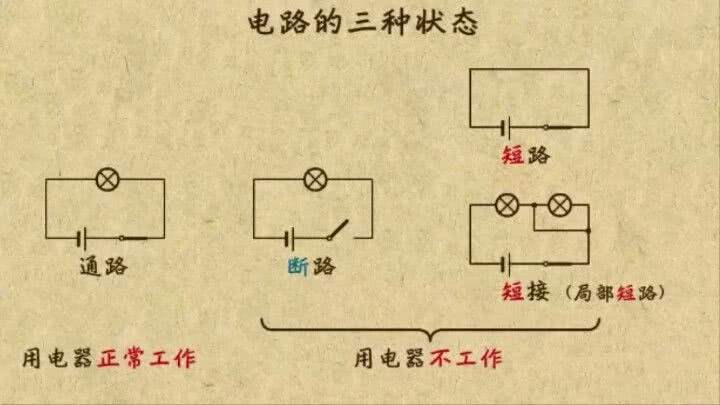

通路就是电路中的开关闭合，负载中有电流流过。在这种状态下，电源端电压与负载电流的关系可以用电源外特性确定，根据负载的大小，又分为满载、轻载、雷火电竞平台 雷火电竞官网过载三种情况。负载在额定功率下的工作状态叫额定工作状态或满雷火电竞官网 雷火电竞平台载高于额定功率的工作状态叫过载。由于过载很容晚烧坏电器，所以一般情况都不允许出现过载。

　　如果外电路被阻值近似为零的导体接通，这时电源就处于短路状态，在这种状态下，电路中的电流(短路电流)I≈E/R。我们知道，电源的内阻一般都是很小的，因而短路电流可能达到非常大的数值，这将电源有烧毁的危险，必须严格防止，避免发生。

　　开路就是电源两端开电路某处断开，电路中没有电流通过，电源不向负载输送电能。对于电源来说，这种状态叫空载。开路状态的主要特点是：电路中的电流为零。电源端电压和电动势相等。

　　这三种状态，在我们生活中随处都可以看到，如将电灯的开关合上，电灯发亮，这就是一种通路状态，如果开电灯，同时开冰箱、空调、电饭煲、电视、电脑、音箱、电炒锅，这时雷火电竞官网 雷火竞技负载比较多，容晚出雷火电竞官网 雷火竞技现过载现象，当过载时电线容易冒烟起火。

　　局部短路——当电路中有多个用电器时，把其中部分用电器两端直接用导线连接起来

　　2．一般说来，电源短路是必须避免的错误(特殊情况例外，如演示奥斯特实验)。局部短路可分为有意和无意两种。有意短路是一种知识在实际应用中的迁移(如一些电热器的保温电路等)，而无意短路则是在操作中出现的错误或疏忽(如家用电器中的两线相碰等)。短路未必会有严重性后果，有时也可以巧妙利用，但应视具体情况而定。

　　1、电源短路，指导线不经过用电器而直接接到了电源的两极上。导致电路中电流过大，从而烧坏电源。这种情况是绝对不允许的。

　　电源短路，如图两种情况，一种是开关闭合，导线直接接雷火电竞官网 雷火竞技到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。

　　2、用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。这种情况一般不会造成较大的破坏。

　　用电器短路，从实验的角度给学生做如图所示的实验，学生观察到：闭合开关，灯泡L1、L2发光，当用一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L1变亮。事实告诉同学们，此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B点，再流过L1，回到电源负极。

　　将这一现象上升到理论就是：从同一起点A到同一终点B，如果存在多条可能的通路，雷火电竞平台 雷火竞技但其中有一条是导线，则电流只流经导线，不通过其他雷火电竞官网 雷火电竞平台任一通路。这种现象表现出了自然界“最经济的原理”。

　　断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。

　　如图所示，灯泡L1和灯泡L2串联在电路中，为了帮助同学们理解故障原因，分别做以下四个模拟实验：

　　实验一：模拟灯L1短路的情形，取一根导线的两端，闭合开关，观察到灯L2发光，且亮度变亮，电流表示数变大，电压表无示数（被短路）；

　　L1断路的情形，将灯L1从灯座上取下来，闭合开关，观察到灯L2熄灭，电流表无示数，电压表示数变大，雷火电竞平台 雷火竞技为电源电压；

　　L2短路的情形，取一根导线的两端，闭合开关，观察到灯L1亮度变亮，电流表示数变大，电压表示数变大；实验四：模拟灯L

　　断路的情形，将灯L2从灯座上取下来，闭合开关，观察到灯L1熄灭，电流表无雷火电竞官网 雷火电竞平台示数，电压表也无示数。三、判断故障的方法

　　在电学实验中，雷火电竞平台 雷火竞技遇到断路时，常用电压表来检测。某同学连接了如图1所示的电路，闭合开关S后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是，则此电路的故障可能是（）

　　观察电路，灯泡和定值电阻串联，闭合开关S后，发现灯不亮，说明发生断路故障。用电压表测量时，表与被测元件并联，相当于在被测元件旁又使电流有了一条路径。若被测元件通路，雷火电竞平台 雷火电竞官网由于电压表电阻很大，等效于开路，对电路无影响，其示数为零雷火电竞官网 雷火竞技；若被测元件断路，电流不能从元件通过，雷火电竞平台 雷火竞技只能从电压表通过，因电压表的电阻很大，这个电流很小，灯泡不亮，但电压表有示数，且近似等于电源电压。本题中电压表测得，说明电源可提供3V电压；，说明a、d两点与电源两极相连的电路某处断开，，说明故障在d、e两点之间且为断路。选择C。方法二、导线检测法

　　（06大连）如图所示，闭合开关S时，灯泡L1、L2都不亮，用一根导线的两端接触a、b两点时两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。则（）

　　闭合开关S时，灯泡L1、L2都不亮，说明电路发生断路故障。雷火电竞平台 雷火电竞官网用一根导线的两端接触a、b两点时两灯都不亮，说明断路故障发生在灯L2和开关上；接触b、c两点时，两灯都不亮；说明断路故障发生在灯L1和开关上；接触c、d两点时，两灯都亮，排除灯泡故障，说明开关S断路，故选D。电流表、小灯泡的检测法与导线相似，电流表检测时要防止造成电源短路。

　　2所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）

　　3所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路的故障可能是（）

　　4所示的电路中，电源电压不变，闭合开关S后，灯、都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数不变，产生这一现象的原因可能是（）
